TRABAJO TRIMESTRAL CAMPO MAGNÉTICO
FÍSICA DE 2º BACHILLERATO
TRABAJO TRIMESTRAL DE FÍSICA. CAMPO MAGNÉTICO PRODUCIDO POR CORRIENTES. LEY DE BIOT Y SAVART. PRIMER TRIMESTRE DEL CURSO 2026-27 (X1148), REALIZADO EN «EL PILAR» :
PUEDE INTERESAR LA CONSULTA DE LOS SIGUIENTES ARTÍCULOS RELACIONADOS:
Se evalúa dentro de la categoría de «TRABAJOS TRIMESTRALES», que implica tareas de profundización e investigación.
SIGUE EL PROCESO DETERMINADO POR EL DESARROLLO DE LA ASIGNATURA DE FÍSICA DE 2º DE BACHILLERATO DE ESTE PROYECTO DE MEJORA DEL APRENDIZAJE EN CIENCIAS: FÍSICA DE 2º DE BACHILLERATO: DESARROLLO DE LA ASIGNATURA
LOS ENUNCIADOS DE LA PRUEBA (X1148), QUE INCLUYE ASPECTOS DE AUTOEVALUACIÓN DEL ALUMNADO E INFORMACIÓN DE RETORNO:
EL EJERCICIO DE LA PRUEBA Y SU RESOLUCIÓN:

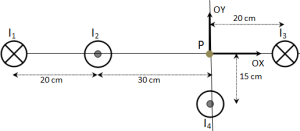

Disponemos de 4 cables, situados perpendiculares al plano del papel, con los sentidos indicados para cada una de las intensidades de corriente, así como a las distancias igualmente indicadas, entre sí y respecto al punto P. Los cables 1, 2 y 3 se encuentran en la misma línea que el punto P. El cable 4, se situa en línea con P, pero perpendicularmente a la línea que une los tres otros cables, según se indica claramente en el dibujo que se aporta.
Teniendo en cuenta el sistema de referencia indicado en el punto P, habitual en dos dimensiones, responder a las siguientes preguntas.
a.- Nombrar y formular la Ley con la que se obtiene el valor del campo magnético que se produce en los alrededores de un conductor rectilíneo e indefinido por el que circula una corriente eléctrica.
b.- Dibujar los vectores campo magnético que se producen en el punto P como consecuencia de la presencia de los 4 cables.
c.- Obtener vector y módulo de cada uno de los 4 campos magnéticos que se producen en P, respecto del S.R. indicado.
d.- Obtener el vector campo magnético total en P.
e.- Dibujar el vector campo magnético total en P.
f.- Obtener el módulo del campo magnético total en P.
DATO: µ0 = 4π·10-7 u.S.I.; I1=10 A; I2=20 A; I3=30 A; I4=40 A
RESOLUCIÓN DEL EJERCICIO:
